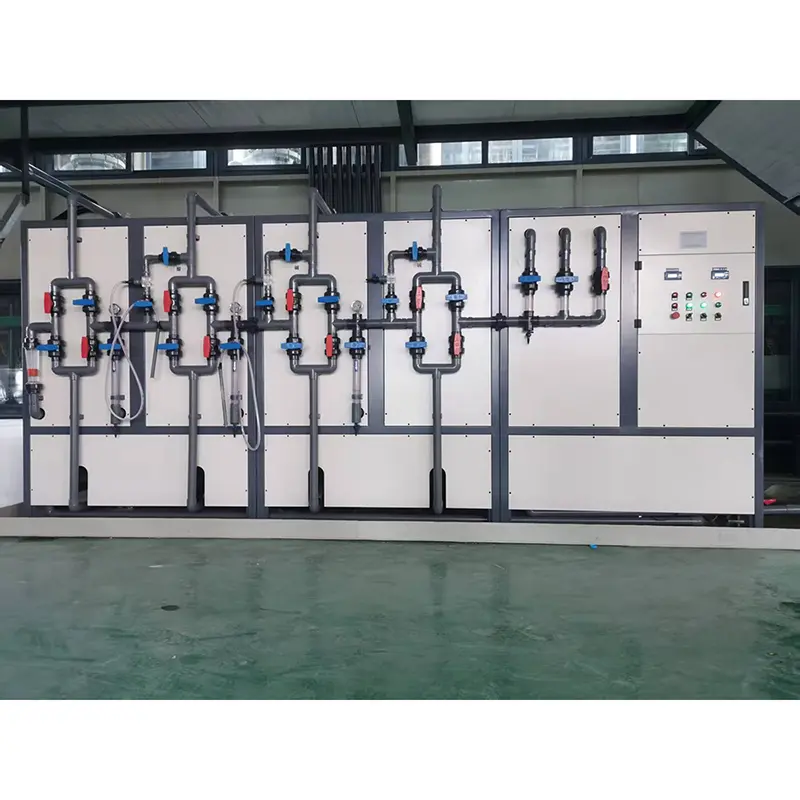

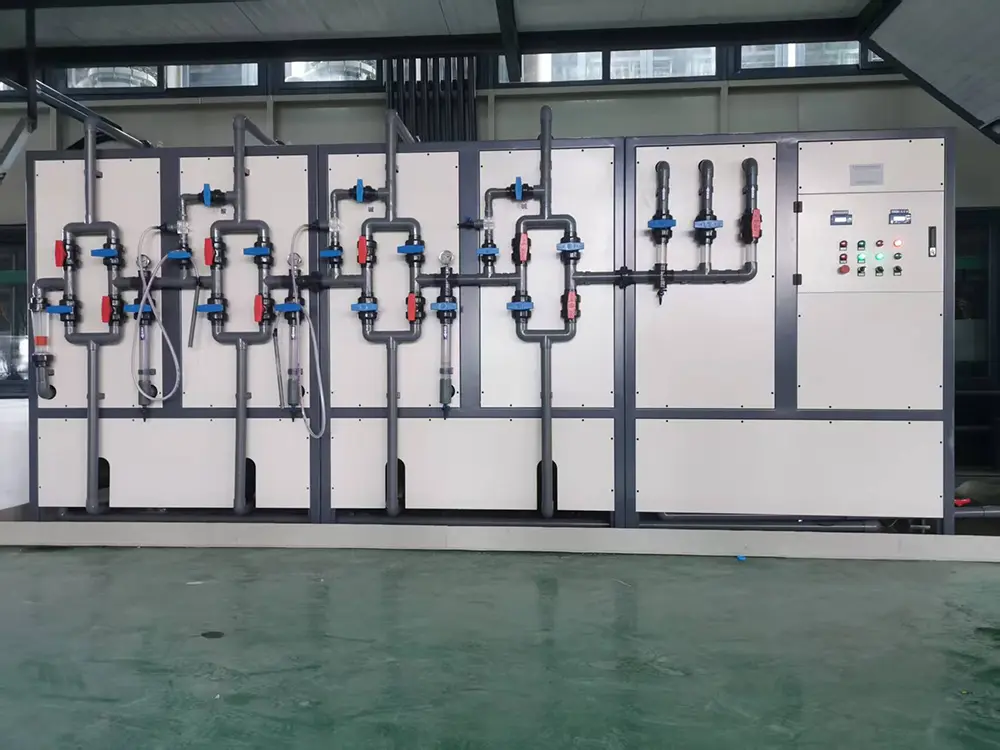

Équipement de réutilisation de l'eau de réservoir de chromage

L’eau de rinçage du chromage contient du chrome précieux qui est généralement perdu lors des processus conventionnels de traitement des eaux usées.

Notre équipement de recyclage de l'eau des réservoirs de chromage permet une récupération jusqu'à 99 % du chrome et une réutilisation de l'eau jusqu'à 95 %, convertissant les eaux usées en solution de placage réutilisable et en eau de rinçage propre.

Au lieu de traiter le chrome comme un déchet dangereux, ce système établit un processus de recyclage de l'eau de galvanoplastie en boucle fermée, réduisant considérablement la consommation de produits chimiques, la génération de boues et la pression en matière de conformité environnementale.

Cette solution convient aussi bien aux lignes de placage de chrome hexavalent (Cr⁶⁺) que de chrome trivalent (Cr³⁺).

Pourquoi la récupération des eaux usées du chrome est nécessaire

Les eaux usées du chromage sont l’un des effluents industriels les plus réglementés en raison de leur toxicité et de leur perte de valeur chimique.

Principaux enjeux industriels :

● Coût élevé de la perte de chrome dans l'eau de rinçage

● Limites strictes de rejet dans l'environnement (contrôle de la teneur en Cr requis)

● Coûts d'élimination des boues dangereuses

● Consommation élevée d'eau douce dans les lignes de placage

● Augmentation de la pression pour la conformité ZLD (zéro rejet liquide)

Dans les systèmes conventionnels, le chrome est chimiquement réduit et rejeté sous forme de boues, ce qui entraîne une perte de matière première précieuse et des coûts d'exploitation élevés.

Technologies de récupération des eaux de rinçage au chrome

Nous proposons deux technologies de récupération de qualité industrielle en fonction de votre type de processus de chrome.

1. Système de récupération du chrome hexavalent (technologie d'échange d'ions)

Pour les lignes de placage Cr⁶⁺ traditionnelles, le système utilise une résine échangeuse d'anions sélective pour capturer les ions chromates et dichromates de l'eau de rinçage.

Principe de fonctionnement :

Les ions chromates sont adsorbés par la résine échangeuse d'ions

La régénération produit de l'acide chromique concentré

Le concentré est renvoyé directement au bain de placage

L'eau propre est réutilisée dans le système de rinçage

Résultat:

Récupération de chrome jusqu'à 99%

Récupération stable de la concentration du bain

Génération minimale de déchets chimiques

2. Système de récupération du chrome trivalent

Pour les systèmes modernes de placage Cr³⁺, nous utilisons l'osmose inverse à haute pression (jusqu'à 120 bars) pour surmonter les défis de pression osmotique élevée.

Principe de fonctionnement :

● La préfiltration élimine les matières en suspension

● L'OI haute pression concentre la solution de chrome

● L'eau de perméat est recyclée vers le réservoir de rinçage

● Le concentré est renvoyé au bain de placage

Points forts techniques :

● Pression de service : jusqu'à 120 bars

● Rejet du chrome : jusqu'à 99,8 %

● Récupération d'eau : jusqu'à 95%

● Consommation d'énergie : 1,5 à 2,7 kWh/m³

Flux de processus en boucle fermée

Processus de récupération de Chrome hexavalent (système IX)

1. Rincez la collecte d’eau de la ligne de placage

2. Pré-filtration (10 μm)

3. Adsorption par échange d'ions de Cr⁶⁺

4. Eau propre retournée au réservoir de rinçage

5. Processus de régénération de la résine

6. Acide chromique concentré remis au bain

Processus de récupération de Chrome trivalent (système RO)

1. Collecte des eaux de rinçage

2. UF + préfiltration

3. Concentration RO haute pression

4. Réutilisation de l’eau de perméation

5. Concentré retourné au bain de placage

6. Polissage en deuxième passe en option

Spécifications clés

Pour un traitement intégré, notre système de recyclage des eaux de rinçage au chrome peut être configuré avec des étapes supplémentaires, notamment un prétraitement UF, un deuxième passage RO pour l'élimination de l'acide borique et un évaporateur pour un rejet liquide nul.

Flux de processus en boucle fermée

Récupération de Chrome hexavalent (système IX) :

Récupération de Chrome trivalent (système HPRO) :

Des études de cas montrent que les systèmes RO à haute pression parviennent à un rejet supérieur à 99,8 % du chrome et du sulfate, répondant ainsi aux exigences de réutilisation directe dans le processus de galvanoplastie.

Avantages clés

● Le système de récupération du chrome réduit la consommation de produits chimiques de chrome jusqu'à 99 %.

● La conception en boucle fermée élimine le rejet de chrome dans les flux d'eaux usées.

● Le taux de réutilisation de l'eau atteint jusqu'à 95 %, réduisant considérablement la demande en eau douce.

● La génération de boues est réduite à près de zéro par rapport aux systèmes de traitement conventionnels.

● Permet le respect des réglementations strictes en matière de rejets dans l'environnement.

● Prend en charge l'intégration du système ZLD (zéro décharge liquide).

● Convient aux procédés au chrome hexavalent et trivalent.

Applications

Notre système de récupération des eaux de rinçage par chromage est largement utilisé dans :

● Chromage décoratif automobile

● Chromage dur (tiges hydrauliques, rouleaux, moules)

● Finition de composants aérospatiaux

● Fabrication de quincaillerie de salle de bain et de robinetterie

● Ateliers de galvanoplastie avec production multi-lignes

● Installations industrielles de traitement de surfaces

Le système convient aussi bien aux nouvelles lignes de placage qu'aux projets de rénovation.

Pourquoi choisir JUNDA

En tant que fabricant professionnel d'équipements de galvanoplastie et de traitement de surface, nous combinons l'ingénierie des processus de placage + la technologie de traitement de l'eau + le contrôle d'automatisation.

Nos avantages :

Conception technique et fabrication directement en usine

Double expertise en procédé de galvanoplastie + traitement des eaux usées

Conception de système personnalisée basée sur la configuration de l'installation

Expérience avérée en applications industrielles

Équipement de protection de l'environnement certifié CE

Service d’assistance technique et d’optimisation à long terme

Nous comprenons non seulement l'équipement, mais également la chimie de galvanoplastie et l'optimisation de l'efficacité de la production.

FAQ

Qu'est-ce qu'un équipement de recyclage d'eau de réservoir de chromage ?

Il s'agit d'un système de traitement des eaux usées industrielles qui récupère le chrome des eaux de rinçage et réutilise à la fois l'eau et la solution chimique dans un processus en boucle fermée.

Comment fonctionne la récupération du chrome ?

Les ions chrome sont séparés de l'eau de rinçage par échange d'ions ou par osmose inverse à haute pression, puis la solution concentrée est renvoyée dans le bain de placage.

Quel est l'avantage des systèmes de récupération de chrome ?

Ils réduisent la consommation de produits chimiques de chrome, éliminent l'élimination des boues et permettent de réutiliser jusqu'à 95 % de l'eau dans les usines de galvanoplastie.

Ce système peut-il fonctionner pour le chromage trivalent ?

Oui. La technologie RO haute pression est spécialement conçue pour les systèmes Cr³⁺ à haute pression osmotique.

Contactez-nous

Demander une proposition d'ingénierie

Obtenez une conception de système de récupération de chrome personnalisée en fonction de la capacité et de la disposition de votre ligne de placage.

Obtenez une analyse du retour sur investissement

Calculez vos économies de chrome, les avantages de la réutilisation de l’eau et la période de récupération.

Envoyez votre plan d'usine

Nos ingénieurs concevront une solution de récupération en boucle fermée sur mesure pour votre ligne de production.
