Ligne de placage à levage vertical nickel-chrome
Taizhou Junda Intelligent Equipment Co., Ltd. est un fabricant chinois de lignes de placage à levage vertical nickel-chrome pour les applications de galvanoplastie décoratives et résistantes à la corrosion. Nos systèmes de placage personnalisés prennent en charge le nickelage et le chrome duplex, le contrôle flexible des processus, la production de produits mixtes, les fonctions de reprise automatique et les services d'installation clé en main pour les fabricants d'automobiles, de quincaillerie, d'appareils sanitaires et de composants industriels du monde entier.

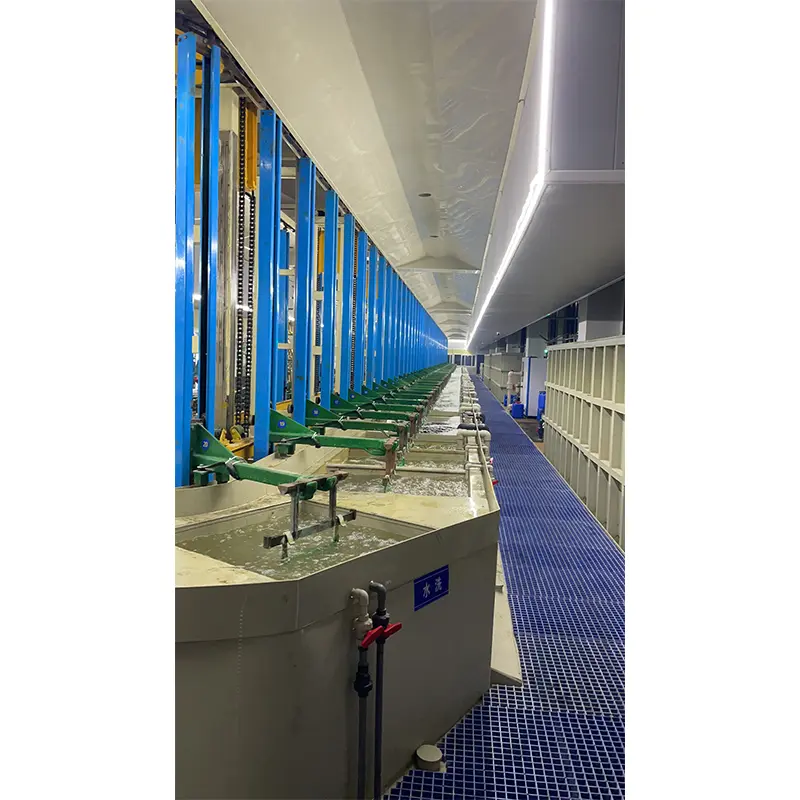

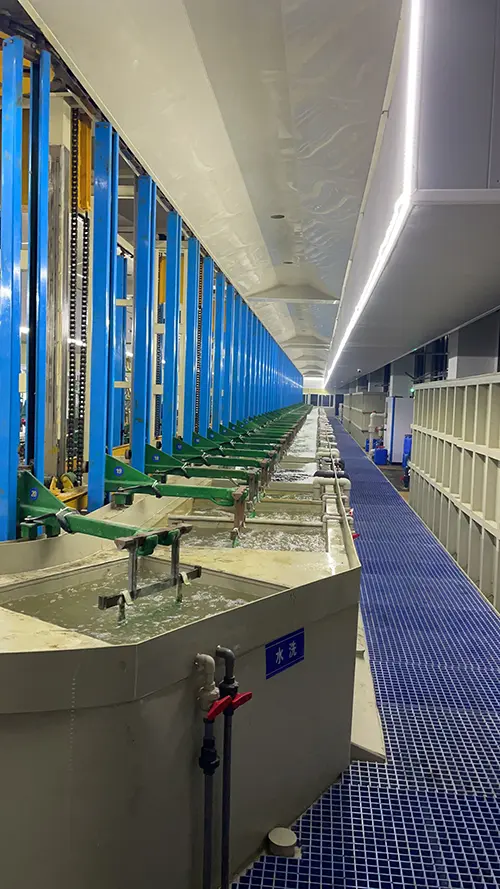

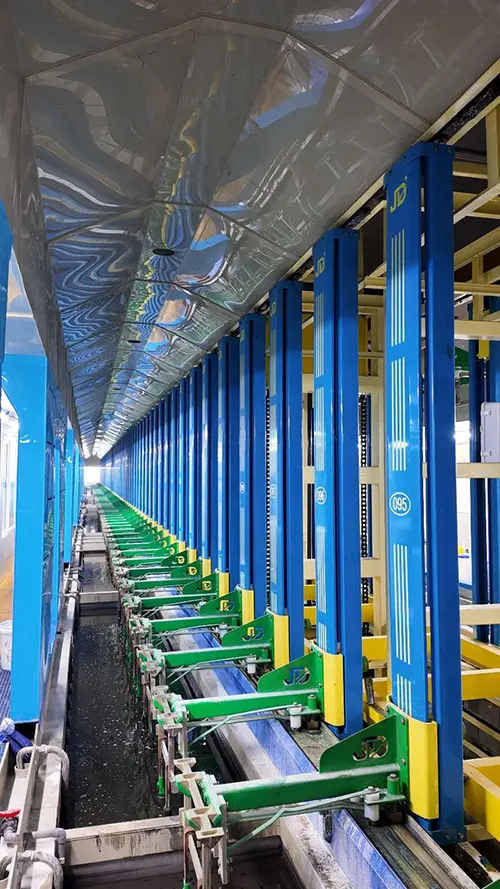

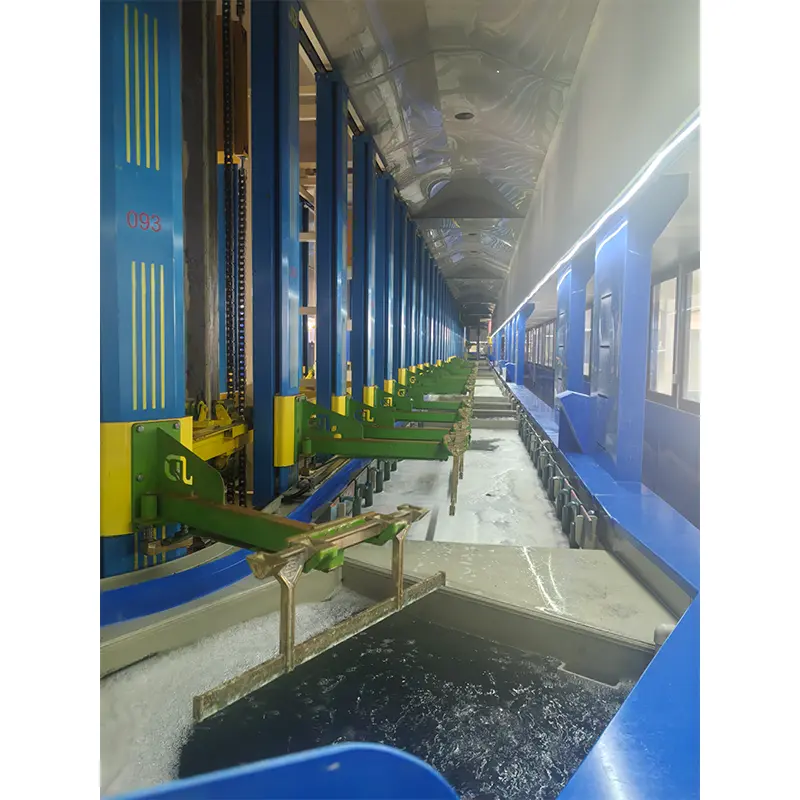

Notre ligne de placage à levage vertical nickel-chrome est un système de galvanoplastie entièrement automatique spécialement conçu pour la finition décorative à grand volume nécessitant une résistance exceptionnelle à la corrosion et un aspect brillant. La double couche de nickel combinée au chrome décoratif offre une protection supérieure et une finition miroir qui répond aux normes esthétiques les plus exigeantes.
Cette ligne de placage décoratif double en nickel utilise un rail circulaire en boucle fermée avec un mécanisme de levage vertical. Le système contrôlé par PLC garantit un positionnement précis et une qualité de placage constante, lot après lot.
Spécifications clés
|
Paramètre |
Spécification |
|
Type d'équipement |
Ligne de galvanoplastie à levage vertical |
|
Processus de placage |
Nickel semi-brillant + Nickel brillant + Chrome |
|
Type chromé |
Chrome trivalent ou chrome hexavalent |
|
Système de contrôle |
Automate Siemens/Omron/Mitsubishi |
|
Entraînement de levage |
Entraînement hydraulique ou motorisé |
|
Capacité du palan |
50 à 500 kg |
|
Vitesse de levage |
1 à 20 minutes/minute |
|
Vitesse de transfert |
5 à 60 m/min |
|
Disposition du réservoir |
Piste circulaire |
|
Matériaux applicables |
Acier, alliage de cuivre, zinc moulé sous pression, plastique ABS |
|
Alimentation |
380V / 415V |
|
Attestation |
CE disponible |
|
Garantie |
12 mois |
Ce qui différencie cette ligne des lignes standard en nickel duplex
|
Capacité |
Ligne Standard |
Ligne JUNDA |
|
Exécutez plusieurs produits en même temps |
Non – il faut terminer A avant de commencer B |
Oui – jusqu'à 5 processus différents simultanément |
|
Modifier la séquence du processus |
Nécessite que l'ingénieur fournisseur réécrive le programme |
L'utilisateur modifie sur l'IHM en <10 min |
|
Ajouter un nouveau programme de produits |
Attendez 3 à 7 jours pour un ingénieur sur site |
L'utilisateur remplit le tableau des processus → programme généré automatiquement |
|
Partie NG (épaisseur trop faible) |
Soutirage et reprise manuels |
Appuyez sur le bouton NG → retour automatique au même réservoir pendant 补镀 |
|
Ajuster le temps de séjour/d'égouttement |
Nécessite un changement de programme |
L'opérateur s'ajuste sur l'IHM à tout moment |
Système de contrôle de processus flexible
Les lignes de placage traditionnelles fonctionnent selon des itinéraires et des délais de traitement fixes. Lorsque les exigences du processus changent, les fournisseurs d'équipements doivent souvent modifier le programme de contrôle.
Le système de contrôle de processus de JUNDA permet au personnel de production d'ajuster les itinéraires de processus et les temps de traitement directement via les tableaux de processus.
Fonctions principales
● Modifier le temps de traitement pour les réservoirs de traitement individuels
● Ajuster le temps d'égouttement entre les réservoirs
● Créez de nouvelles recettes de processus sans reprogrammation de l'automate
● Prise en charge de plusieurs itinéraires de processus sur une seule ligne de production
● Réduire le temps de changement de produit
● Soutenir la production en petits lots et multi-produits
Fonction de retouche automatique
Pour des processus tels que :
● Chromage décoratif
● Placage d'or
● Polissage chimique
● Traitement de coloration
Si les résultats de l'inspection ne répondent pas aux exigences, les opérateurs peuvent renvoyer la pièce dans le réservoir de traitement correspondant pour un traitement supplémentaire via le système de contrôle.
Cela réduit la manipulation manuelle lors des opérations de replaquage.
Applications appropriées
● Installations de placage en atelier
● Usines de galvanoplastie matérielle
● Fabricants de composants automobiles
● Usines de placage multi-produits
● Installations avec des changements de produits fréquents
Flux de processus typique
|
Étape |
Processus |
|
1 |
Dégraissage par ultrasons |
|
2 |
Nettoyage électrolytique |
|
3 |
Activation acide |
|
4 |
Frappe en cuivre (facultatif) |
|
5 |
Placage nickel semi-brillant |
|
6 |
Placage nickel brillant |
|
7 |
Chromage décoratif |
|
8 |
Rinçage à l'eau DI |
|
9 |
Séchage à l'air chaud |
Le mécanisme de levage suit la séquence programmée de levage, de transfert, d'abaissement, de traitement et de transfert entre les réservoirs en fonction des exigences du processus.
Paramètres techniques
Épaisseur du revêtement
|
Processus |
Épaisseur |
|
Nickel semi-brillant |
5 à 15 μm |
|
Nickel brillant |
5 à 15 μm |
|
Chrome décoratif |
0,25 à 0,5 μm |
Température de fonctionnement
|
Processus |
Température |
|
Nickelage |
50-60°C |
|
Chromage |
35-45°C |
Densité actuelle
|
Processus |
Densité actuelle |
|
Nickelage |
2 à 8 A/dm² |
|
Chromage |
10–20 A/dm² |
Applications
La ligne de placage nickel-nickel-chrome est largement utilisée pour :
Pièces automobiles
● Grilles
● Emblèmes
● Poignées de porte
● Garniture décorative
Articles sanitaires
● Robinets
● Composants de douche
● Accessoires de salle de bain
Produits matériels
● Serrures
● Charnières
● Poignées
● Quincaillerie décorative
Produits de consommation
● Panneaux d'appareils
● Composants décoratifs
● Pièces décoratives en plastique
Composants de moto
● Guidons
● Découper les pièces
● Accessoires décoratifs
Capacités de fabrication
Taizhou Junda Intelligent Equipment Co., Ltd. fabrique :
● Lignes de galvanoplastie à levage vertical
● Lignes de placage sur support à portique
● Lignes de placage de barils à portique
● Lignes de production d'anodisation
● Lignes de revêtement en poudre
● Systèmes de revêtement électronique
● Systèmes de traitement des eaux usées
● Systèmes de traitement des gaz d'échappement
● Équipement de traitement de l'eau RO
L'entreprise assure la conception, la fabrication, l'installation, la mise en service, la formation des opérateurs et le service après-vente d'équipements.
Référence du projet
Parc industriel d'économie circulaire de traitement de surface de Jinmaoyuan (Chine orientale)
Équipement fourni :
● Ligne de zingage en baril
● Ligne de zingage en rack
● Ligne de placage nickel-chrome verticale
Portée du projet :
● Production de galvanoplastie automatique
● Intégration centralisée du traitement environnemental
● Opération de traitement de surface à grande échelle
Certifications
La société a obtenu :
● Certificat d'évaluation des capacités d'ingénierie de restauration écologique de l'environnement de la province du Zhejiang
● Certificat de qualification du service de construction d'équipements de protection de l'environnement
● Système de gestion de la qualité ISO 9001
● Conformité CE disponible
Chaque ligne de production est soumise à des tests en usine avant expédition, notamment :
● Inspection mécanique
● Inspection électrique
● Tests fonctionnels
● Vérification des opérations d'essai
Pourquoi choisir JUNDA
● Fabricant d'équipements de galvanoplastie et de traitement de surface
● Conception de ligne de production personnalisée basée sur les exigences de produit et de capacité
● Prise en charge de plusieurs processus de galvanoplastie et de revêtement
● Contrôle de processus flexible pour la production multi-produits
● Service d'installation et de mise en service des équipements
● Fourniture de pièces de rechange et support technique
● Garantie équipement de 12 mois
● Assistance technique à vie
Foire aux questions
Différents produits peuvent-ils fonctionner sur la même ligne de placage ?
Oui. Différents itinéraires de processus et temps de traitement peuvent être configurés au sein du même système de production.
Les opérateurs peuvent-ils créer de nouveaux programmes de processus ?
Oui. De nouvelles recettes de processus peuvent être générées via des tables de processus sans nécessiter de redéveloppement du programme API.
Le chrome trivalent est-il pris en charge ?
Oui. Les processus de placage au chrome trivalent et au chrome hexavalent peuvent être configurés.
La ligne de placage à levage vertical nickel-chrome peut-elle être personnalisée ?
Oui. La taille du réservoir, la disposition de la ligne, la capacité du palan, la production, les systèmes de filtration et les systèmes de protection de l'environnement peuvent tous être personnalisés en fonction des exigences du projet.
