Ligne de placage à levage vertical cuivre-nickel-chrome
JUNDA Electroplating Equipment Co., Ltd., un fabricant chinois de systèmes automatisés de traitement de surface, fournit des lignes de placage à levage vertical cuivre-nickel-chrome conçues pour le revêtement décoratif multicouche continu. Le système intègre un contrôle PLC et un transfert par levage vertical pour garantir un séquençage stable des processus, une qualité de revêtement uniforme et une production efficace de pièces métalliques et plastiques.
La ligne de placage à levage vertical cuivre-nickel-chrome est un système de galvanoplastie automatique conçu pour le revêtement séquentiel de cuivre, de nickel et de chrome sur des composants métalliques et plastiques.
Il est utilisé pour la finition décorative et la protection contre la corrosion dans les environnements de production continue.

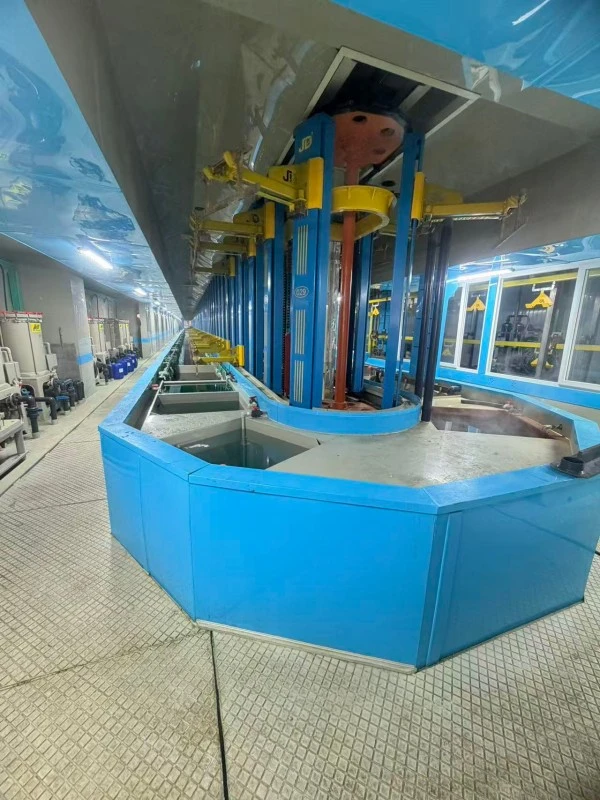

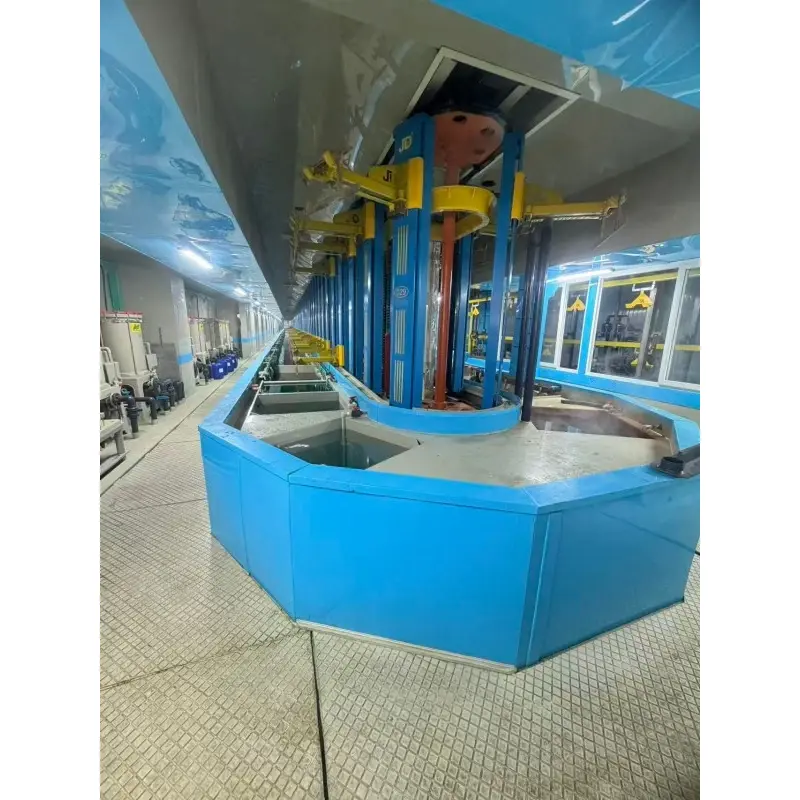

Le système fonctionne avec une structure de levage vertical et une disposition de voies circulaires pour gérer plusieurs réservoirs de traitement dans une séquence fixe.
Problèmes que ce système résout
Les lignes de production de galvanoplastie traditionnelles sont souvent confrontées aux problèmes suivants :
● épaisseur de revêtement instable entre les lots
● manutention manuelle entre les cuves de traitement
● faible flexibilité de production pour plusieurs types de produits
● long temps de changement entre les différents processus de placage
● qualité incohérente dans les séquences de placage multicouche
Ce système est conçu pour réduire les interventions manuelles et maintenir la cohérence des étapes du processus sous contrôle automatisé.
Présentation du système
La ligne de production intègre :
● système de levage vertical
● Disposition des réservoirs à chenilles circulaires
● système de transfert automatique de pièces
● Système de contrôle PLC avec interface HMI
● contrôle de processus basé sur des recettes
Chaque pièce suit un parcours de processus fixe à travers les étapes de prétraitement, de placage, de rinçage et de séchage.
Spécifications clés
|
Paramètre |
Spécification |
|
Type d'équipement |
Ligne de placage à levage vertical entièrement automatique |
|
Séquence de placage |
Gâche en cuivre → Nickel brillant → Chrome décoratif |
|
Système de contrôle |
Automate avec écran tactile IHM (Siemens/Omron/Mitsubishi) |
|
Système d'entraînement |
Hydraulique ou motorisé avec contrôle de fréquence |
|
Capacité du palan |
50kg – 500kg par barre de vol (personnalisable) |
|
Vitesse de levage |
1-20 m/min (VFD réglable) |
|
Vitesse de transport |
5-60 m/min (VFD réglable) |
|
Pièces appropriées |
Quincaillerie, sanitaires, pièces automobiles, plastique ABS |
|
Attestation |
CE |
Processus technique
La ligne de placage vertical cuivre-nickel-chrome suit une séquence de processus entièrement automatisée :
|
Étape |
Processus |
Description |
|
1 |
Dégraissage par ultrasons |
Élimination de l'huile et de la graisse des surfaces des pièces |
|
2 |
Nettoyage électrolytique |
Nettoyage électrochimique en profondeur |
|
3 |
Activation acide |
Élimination du film d'oxydation, activation de surface |
|
4 |
Placage de cuivre |
Fine couche de cuivre pour l'adhérence (en particulier sur les pièces moulées sous pression en zinc) |
|
5 |
Rinçage en plusieurs étapes |
Nettoyage minutieux entre les couches |
|
6 |
Placage nickel brillant |
Couche principale résistante à la corrosion et décorative |
|
7 |
Rinçage en plusieurs étapes |
Élimination des résidus de solution de nickel |
|
8 |
Chromage décoratif |
Couche finale brillante et résistante à l'usure |
|
9 |
Rinçage à l'eau DI |
Nettoyage final à l'eau déminéralisée |
|
10 |
Séchage à l'air chaud |
Séchage complet sans taches d'eau |
Avantages clés
✅ Capacité de placage multicouche – Prend en charge la séquence complète cuivre → nickel → chrome avec un contrôle précis de l'épaisseur pour chaque couche.
✅ Avantages de la conception à levage vertical – Uniformité supérieure du revêtement sur les géométries complexes ; élimine l’effet « cage de Faraday » sur les zones en retrait
✅ Débit de production élevé – La disposition dense des réservoirs le long d'une piste circulaire permet des cycles de production continus et reproductibles.
✅ Système d'entraînement hydraulique – Fonctionnement fluide et silencieux avec une précision de positionnement précise
✅ Automatisation intelligente – Automate Siemens/Omron avec écran tactile IHM ; stockage de recettes pour différents types de pièces
✅ Empreinte compacte – La conception verticale maximise l'efficacité de l'espace par rapport aux lignes horizontales traditionnelles
✅ Garantie 12 mois – Assistance après-vente complète
Spécifications d’épaisseur de placage
|
Couche |
Épaisseur typique |
Application |
|
Frappe du cuivre |
2-5 μm |
Couche d'adhérence pour pièces moulées sous pression en zinc |
|
Nickel brillant |
10-20 μm |
Protection contre la corrosion + brillance |
|
Chrome décoratif |
0,25-0,5 μm |
Finition finale brillante, résistance à l'usure |
La ligne de galvanoplastie cuivre-nickel-chrome atteint une résistance au brouillard salin de 48 à 120 heures en fonction de l'épaisseur du nickel et du type de passivation.
Applications
Robinetterie et sanitaires
Quincaillerie décorative
Garnitures intérieures et extérieures d'automobiles
Accessoires de salle de bain
Quincaillerie pour meubles
Luminaires
Composants en plastique ABS (avec activation appropriée)
Paramètres techniques
|
Paramètre |
Valeur |
|
Température du bain de cuivre |
25-35℃ |
|
Température du bain de nickel |
50-60 ℃ |
|
Température du bain de chrome |
35-45℃ |
|
Densité de courant (cuivre) |
1-3 A/dm² |
|
Densité de courant (nickel) |
2-8 A/dm² |
|
Densité de courant (Chrome) |
10-20 A/dm² |
|
Temps de cycle |
20 à 40 secondes par barre de vol |
|
Alimentation |
380 V/415 V 50 Hz/60 Hz triphasé |
Pourquoi choisir JUNDA
Avec plus de 10 ans d'expérience dans la fabrication d'équipements de galvanoplastie, nos lignes de placage vertical cuivre-nickel-chrome jouissent de la confiance des fabricants du monde entier. Nous proposons des solutions clé en main comprenant la conception de processus, l'installation, la formation et une assistance à vie.
Contactez-nous pour votre devis de ligne de placage décoratif dès aujourd'hui ！
Expérience de projet
Les applications de projet typiques comprennent :
● Parc industriel de traitement de surface de Jinmaoyuan (Chine orientale)
o lignes de production de zingage
o lignes de nickelage et de chrome
● Parc industriel environnemental de Zhejiang Zhi'en
o système de nickelage en rack
o ligne de placage cuivre nickel chrome
Certifications
L'entreprise a obtenu les certifications liées à :
● capacité de mise en œuvre de l'ingénierie environnementale
● services de construction d'équipements de protection de l'environnement
● Système de gestion de la qualité ISO 9001
● Certification CE pour l'exportation d'équipements
Portée du service
Service avant-vente
● consultation de processus
● conception de l'aménagement de l'usine
● planification de la capacité de production
● évaluation des investissements
Prestation d'installation
● conseils d'installation de l'équipement
● mise en service du système
● formation des opérateurs
● assistance à l'ajustement des processus
Service après-vente
● Garantie 12 mois
● support technique à distance
● fourniture de pièces de rechange
● consultation sur la mise à niveau du système
● support technique à long terme
Données commerciales clés
●OEM/ODM disponible
● MOQ : 1 jeu
● Délai : 30 à 45 jours
● Processus de traitement de surface : personnalisable
● Sélection des matériaux : personnalisation basée sur le projet
● Certifications prises en charge : CE, ISO 9001
